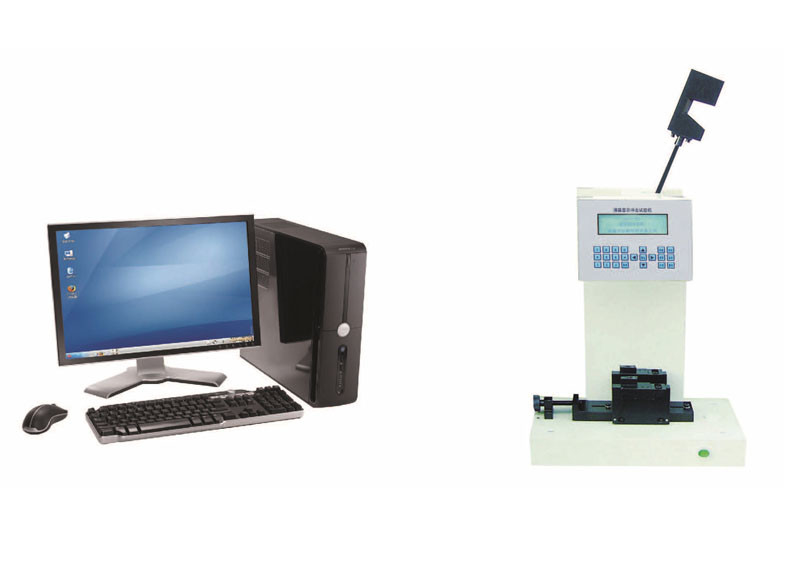

XJJC-5 Microcomputergestuurde Izod Charpy Slagtester / Izod Slagtestmachine

Grote Afbeelding : XJJC-5 Microcomputergestuurde Izod Charpy Slagtester / Izod Slagtestmachine

Productdetails:

Plaats van herkomst:	Beijing, China
Merknaam:	JHH
Certificering:	ISO, CE
Modelnummer:	XJJC-5

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 set
Verpakking Details:	Houten behuizing
Levertijd:	7-15 werkdagen
Betalingscondities:	T/T, L/C, D/A, D/P, Western Union, MoneyGram
Levering vermogen:	20 sets per maand

Contact

Gedetailleerde productomschrijving

Productnaam:	XJJC-5 Microcomputerbesturingstoetsmachine	Model:	XJJC-5
Capaciteit ((J):	0.5, 1, 2, 4, 5	Invalsnelheidsbereik:	2.9 m/s
Voorgeprijsde hoek:	160 ± 1°	Afstand van het slagcentrum:	221 mm
Het meten van nauwkeurigheid:	0.0001J	Clip-afstand:	40mm, 60mm, 70mm, 62mm, 95mm
Markeren:	XJJC-5 Izod Charpy Slagtester , Microcomputergestuurde Izod Charpy Slagtester , Izod-inslagtoetsmachine

XJJC-5 Microcomputercontrole-inslagtestmachine

Productspecificaties

Aantekening	Waarde
Naam van het product	XJJC-5 Microcomputerbesturing botstestmachine
Model	XJJC-5
Capaciteit ((J)	0.5, 1, 2, 4, 5
Invalsnelheidsbereik	2.9 M/s
Voorgeprijsde hoek	160 ± 1°
Afstand van het slagcentrum	221 mm
De nauwkeurigheid van de metingen	0.0001J
Afstand tussen de clips	40mm, 60mm, 70mm, 62mm, 95mm

Overzicht van de apparatuur

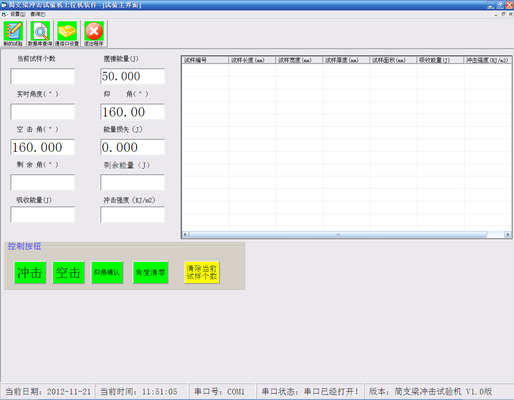

De XJJC-5 Microcomputer Control Impact Testing Machine is voorzien van een dubbel bedieningssysteem met computerbesturing en LCD-scherm.en kan automatisch de slagenergie weergeven, de slagsterkte berekenen, de gemiddelde slagsterkte van de gehele steekproefgroep berekenen en de gegevens verwijderen.

De belangrijkste kenmerken zijn:

Elektrisch vrijgekomen hamerlichaam
Staalconstructie met uitstekende eigenschappen en tijdbehandeling om spanningsvervorming te voorkomen
Gebruikt voor het bepalen van de slagsterkte van niet-metalen materialen, waaronder hard plastic, vezelversterkte composieten, nylon, FRP, keramiek, gietijzer en isolatiematerialen
Ideale kwaliteitsinspectieapparatuur voor wetenschappelijke onderzoeksinstellingen, hogescholen, universiteiten en industriële installaties

Werkingsbeginsel

De pendulumhamer van bekende energie raakt het monster dat de horizontale straal ondersteunt en vernietigt het monster met één schok.Het apparaat bepaalt de energie die het monster absorbeert wanneer het wordt vernietigd door het energieverschil tussen de slinger vóór en na de inslag te meten.De slagsterkte wordt dan berekend op basis van de oorspronkelijke doorsnede van het monster.

Nalevingsnormen

Internationale norm: ISO179 - Bepaling van de slagsterkte van plastic-stijf materiaal
Nationale norm GB/T1043 - Impactproefmethode voor hard kunststof

Technische parameters

Invalsnelheid:2.9m/s

Impactenergie:0.5J, 1J, 2J, 4J, 5J

Maximale wrijving voor het energieverlies:< 0,5%

Voorgeschreven hoek:160 ± 1°

Afstand van het slagcentrum:221 mm

Pendelmoment:Pd 1 = 0,5155N.m, Pd 2 = 1,0311N.m, Pd 4 = 2,0622N.m, Pd 5 = 2,5777N.m

Clip-afstand:40mm, 60mm, 70mm, 62mm, 95mm

Ronde slagblad Hoek:R2mm±0,5mm

Meting nauwkeurigheid0.0001J

Controlemodus:Computer

Temperatuur:-10°C ∼40°C

Vermogen:220VAC-15% ∆220VAC+10%, 50Hz

Gewicht:70 kg

Verpakking en verzending

Voor de verpakking van onze Impact Testing Machine worden hoogwaardige materialen gebruikt om de veiligheid van het product tijdens het transport te garanderen.Vervolgens in een stevig kartonnen doos geplaatst die is afgesloten met sterk tape om verzendschade te voorkomen.

Pakket afmetingen en gewicht variëren per model, maar we zorgen voor compacte, lichtgewicht ontwerpen om de verzendkosten te minimaliseren.de machine is verpakt in een houten kist voor een betere bescherming, met alle nodige verzenddocumenten en etiketten.

We werken samen met betrouwbare vervoerders om tijdige, veilige levering te garanderen.Na ontvangst, controleer het pakket op schade en neem onmiddellijk contact op met onze klantenservice als er problemen ontstaan.

Vaak gestelde vragen

V: Welke certificeringen heeft dit product?

A: Dit product is ISO- en CE-gecertificeerd.

V: Wat is de minimale bestelhoeveelheid voor dit product?

A: De minimale bestelhoeveelheid is 1 set.
