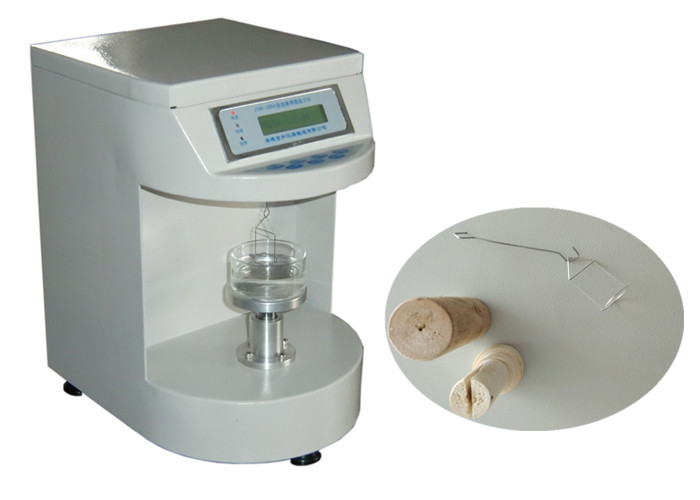

Digitale oppervlaktespanningsmeter/automatisch interface-spanningsmeter
Structuur en werkingsbeginsel:
De structuur van het instrument bestaat voornamelijk uit een torsiedruk, sensor, platina ring en hefcomponent.De platina ring wordt ondergedompeld in een specifieke positie van de testvloeistof.Een motor, een riem en een dienblad drijven het glaswerk dat de vloeistof bevat naar beneden, waardoor de film tussen de platina ring en de vloeistof wordt uitgerekt.Dit rekken onderwerpt de platina ring aan een neerwaartse krachtDe sensor meet de verplaatsing aan het tegenovergestelde uiteinde van de hefboomarm en zet de vervorming van de film om in een spanning.deze spanning wordt omgezet in de overeenkomstige spanningswaarde, die automatisch wordt weergegeven.
Naarmate de film zich geleidelijk uitstrekt, neemt de spanningswaarde toe totdat de film breekt.Vermenigvuldiging P met de correctiefactor F van de vloeistof geeft de werkelijke spanningswaarde V, d.w.z. V=P⋅F. De correctiefactor F is afhankelijk van de gemeten spanningswaarde P, de vloeistofdichtheid, de straal van de platina draad en de straal van de platina ring.
Voorbeeld:
Na nulregeling wordt een gewicht van 500 mg op het papier geplaatst.1Indien dit niet het geval is, dient de potentiometer vóór de vloeistofspanningsonderzoekingen zo te worden ingesteld dat deze waarde wordt bereikt.Kalibratie is vereist bij eerste gebruik van het instrument, na langdurige opslag of wanneer er een vermoeden bestaat van significante fouten in de testresultaten.
Deze vorm van spanningsmeter wordt veel gebruikt in wetenschappelijke onderzoeksinstellingen, universiteiten en in de water- en elektriciteitssector.
